الکترولیت‌های پلیمری
چکیده
الکترولیت‌های پلیمری نوعی سامانه رسانای یونی هستند که در آن، یک پلیمر به عنوان بستر اصلی انتقال یون‌ها عمل می‌کند. این مواد، همانند الکترولیت‌های مایع و جامد، وظیفه انتقال بار الکتریکی میان آند و کاتد را بر عهده دارند و نقش کلیدی در عملکرد سلول‌های الکتروشیمیایی ایفا می‌کنند. نخستین استفاده از الکترولیت‌های پلیمری در سلول‌های خورشیدی حساس به رنگ (DSSC) گزارش شد؛ اما با پیشرفت فناوری، دامنه کاربرد آن‌ها به‌طور چشمگیری گسترش یافته است.
امروزه تمرکز تحقیقات بر روی بهبود رسانایی یونی، پایداری حرارتی و مکانیکی این مواد برای استفاده در باتری‌های لیتیوم-یونی، سلول‌های سوختی، ابرخازن‌ها و غشاهای تبادل یونی قرار دارد. به‌دلیل وزن سبک، انعطاف‌پذیری بالا و ایمنی بیشتر، الکترولیت‌های پلیمری به عنوان گزینه‌ای کارآمد و دوستدار محیط زیست در نسل جدید منابع انرژی پاک و ذخیره‌سازی برق شناخته می‌شوند.
طراحی مولکولی و ساختاری الکترولیت‌های پلیمری
الکترولیت‌های پلیمری دسته‌ای از مواد پیشرفته‌اند که از یک ماتریس پلیمری با گروه‌های قطبی قوی تشکیل شده‌اند و این گروه‌ها توانایی اهدا و پذیرش الکترون را دارند. این ویژگی باعث می‌شود تا یون‌ها بتوانند به‌راحتی درون شبکه پلیمری حرکت کرده و رسانایی یونی بالایی ایجاد کنند.
انتخاب نوع الکترولیت پلیمری (همگن یا ناهمگن) به عوامل عملکردی مانند رسانایی، پایداری حرارتی و سازگاری شیمیایی بستگی دارد. به طور کلی، الکترولیت‌های پلیمری در چهار گروه اصلی تقسیم می‌شوند:
-
الکترولیت پلیمری ژلی (Gel Polymer Electrolyte)
-
الکترولیت پلیمری حالت جامد (Solid Polymer Electrolyte)
-
الکترولیت پلیمری نرم‌شده (Plasticized Polymer Electrolyte)
-
الکترولیت پلیمری کامپوزیتی (Composite Polymer Electrolyte)
انتخاب هر کدام از این ساختارها به هدف نهایی طراحی (اعم از باتری، سلول سوختی، یا غشاهای تبادل یونی) بستگی دارد.
– نقش ساختار بلوری در رسانایی یونی
درجه‌ی بلورینگی (Crystallinity) پلیمر نقش تعیین‌کننده‌ای در انتقال یون‌ها دارد.
-
نواحی آمورف (غیر‌بلوری) با حرکت آزاد زنجیره‌ها، باعث افزایش تحرک یونی می‌شوند.
-
نواحی کریستالی با ساختار منظم‌تر، تحرک زنجیره‌ای را محدود می‌کنند اما می‌توانند مسیرهای انتخابی و کنترل‌شده‌تری برای عبور یون‌ها ایجاد کنند.
همچنین، دمای انتقال شیشه‌ای (Tg) شاخصی مهم است که تغییرات مورفولوژی پلیمر و مکانیسم انتقال یون را کنترل می‌کند. در دماهای بالاتر از Tg، زنجیره‌ها آزادتر حرکت کرده و رسانایی یونی افزایش می‌یابد.
– ترکیب شیمیایی و پلیمرهای پرکاربرد
الکترولیت‌های پلیمری معمولاً از پلیمرهایی تشکیل می‌شوند که در ساختار آن‌ها هترواتم‌هایی مانند اکسیژن، نیتروژن یا گوگرد وجود دارد. این عناصر با یون‌ها پیوند برقرار کرده و انتقال بار را ممکن می‌سازند.

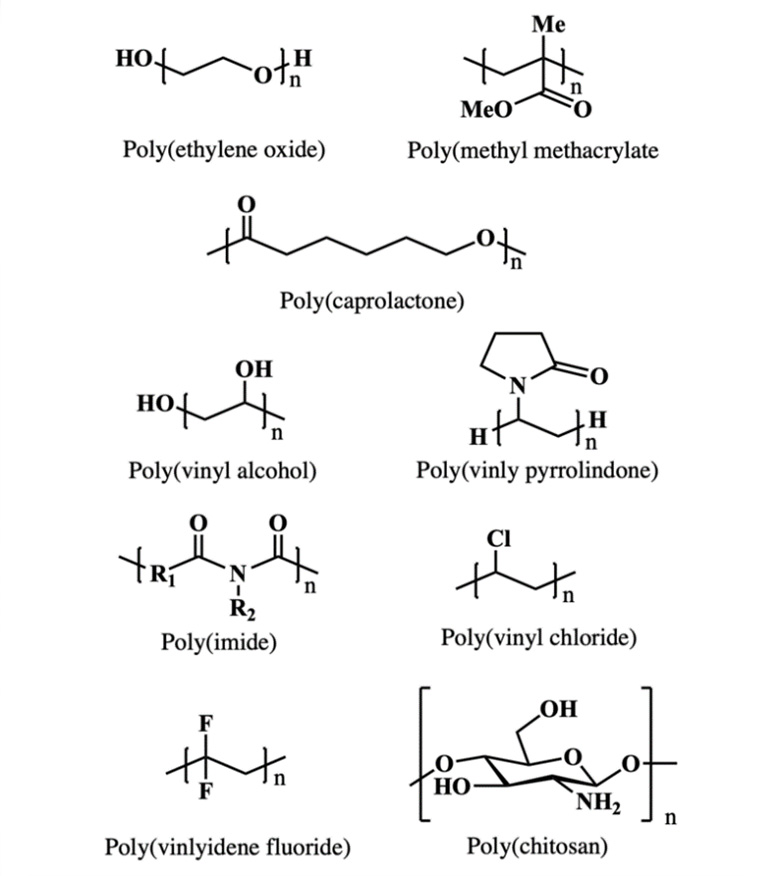

از مهم‌ترین پلیمرهای مورداستفاده می‌توان به موارد زیر اشاره کرد:
-
پلی (اتیلن اکسید) (PEO)
-
پلی (وینیل الکل) (PVA)
-
پلی (متیل متاکریلات) (PMMA)
-
پلی (کاپرولاکتون) (PCL)
-
پلی (وینیل پیرولیدون) (PVP)
-
پلی (وینیل کلرید) (PVC)
-
پلی (وینیلیدن فلوراید) (PVDF) و پلی (ایمید)
علاوه بر این، برخی از پلیمرها با فرآیند دوپینگ شیمیایی (Chemical Doping) به رساناهای یونی تبدیل می‌شوند. در این حالت، با اکسایش یا کاهش زنجیره اصلی، پلیمر مانند نیمه‌رسانای نوع n یا p رفتار می‌کند و توانایی هدایت الکتریکی آن افزایش می‌یابد.
– خواص مکانیکی و نقش آن در جلوگیری از دندریت
استحکام مکانیکی الکترولیت‌های پلیمری عامل کلیدی در جلوگیری از تشکیل دندریت‌های لیتیوم است. طبق نظریه‌ها، اگر مدول برشی (Shear Modulus) الکترولیت حداقل دو برابر لیتیوم فلزی باشد، می‌تواند رشد دندریت‌ها را به‌صورت فیزیکی مهار کند.
اما افزایش سختی باعث کاهش تحرک زنجیره‌ها و افت رسانایی یونی می‌شود. این تضاد بنیادی، محور تحقیقات اخیر برای توسعه‌ی الکترولیت‌های پلیمری پلاستیکی و کامپوزیتی با استحکام بالا و رسانایی مؤثر است.
انواع الکترولیت‌های پلیمری
الکترولیت‌های پلیمری از اجزای کلیدی سامانه‌های ذخیره‌سازی انرژی نوین هستند که به دلیل رسانایی یونی بالا، پایداری حرارتی و ایمنی بیشتر در باتری‌ها و سلول‌های سوختی کاربرد گسترده‌ای یافته‌اند. تفاوت در ساختار مولکولی، نوع ماتریس پلیمری و وجود یا نبود حلال موجب ایجاد انواع مختلفی از این مواد با خواص فیزیکی و الکتروشیمیایی متفاوت شده است. شناخت و انتخاب نوع مناسب الکترولیت پلیمری برای هر کاربرد، نقشی تعیین‌کننده در عملکرد، طول‌عمر و کارایی سامانه انرژی دارد. در ادامه، چهار نوع اصلی الکترولیت پلیمری معرفی می‌شوند:

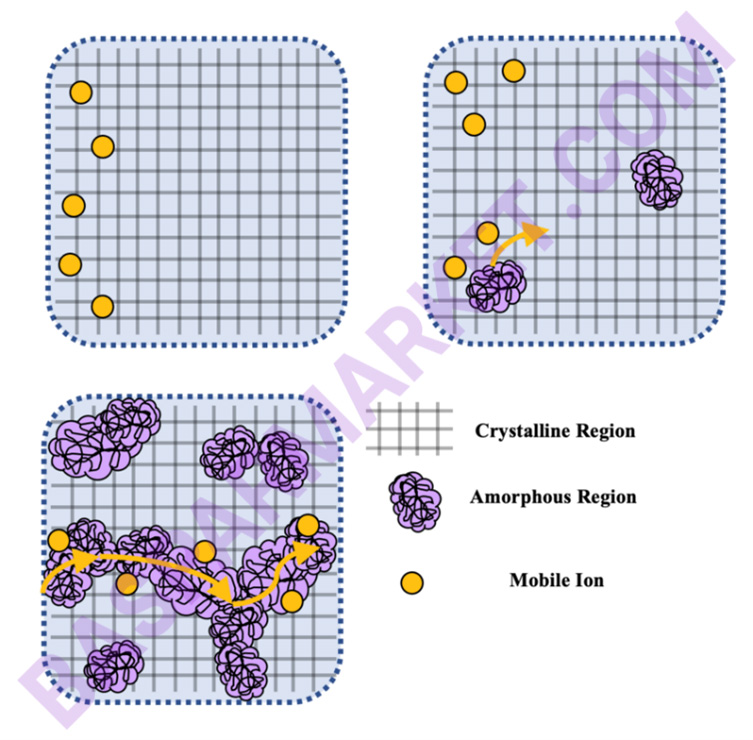

1. الکترولیت پلیمری نرم‌شده (Plasticized Polymer Electrolyte)
در این سیستم، استفاده از نرم‌کننده‌های پلیمری موجب افزایش تحرک زنجیره‌های پلیمر و کاهش دمای انتقال شیشه‌ای (Tg) می‌شود. در نتیجه، رسانایی یونی افزایش و مقاومت الکتریکی کاهش می‌یابد.
با این حال، کاهش بلورینگی و افزایش انعطاف ممکن است باعث افت استحکام مکانیکی شود. ازاین‌رو طراحی این نوع الکترولیت‌ها نیازمند تعادل میان رسانایی و پایداری ساختاری است.
الکترولیت‌های نرم‌شده به دلیل رسانایی بالا، گزینه‌ای مناسب برای خازن‌ها و دستگاه‌های انعطاف‌پذیر انرژی هستند که به عملکرد پایدار در دماهای مختلف نیاز دارند.
2. الکترولیت پلیمری ژلی (Gel Polymer Electrolyte)
الکترولیت‌های ژلی از شبکه‌ای پلیمری تشکیل می‌شوند که توانایی جذب مقادیر قابل‌توجهی از حلال را دارند. این ویژگی امکان انتقال سریع یون‌ها درون ماتریس را فراهم کرده و موجب افزایش هدایت یونی (Ionic Conductivity) می‌شود. نواحی آمورف در ساختار ژل به‌دلیل انعطاف بالاتر، تحرک زنجیره‌ای بیشتری دارند و در نتیجه رسانایی بالاتری ایجاد می‌کنند.
رایج‌ترین پلیمر در این گروه، پلی (اتیلن اکسید) (PEO) است که با پلی (وینیلیدن فلوراید) (PVDF) ترکیب می‌شود تا ضمن حفظ رسانایی بالا، استحکام مکانیکی بیشتری ارائه دهد. استحکام کششی این مواد حدود ۰٫۵ مگاپاسکال و مدول الاستیک آن‌ها نزدیک به ۱۰ مگاپاسکال است.
الکترولیت‌های ژلی در باتری‌های لیتیوم-یون به‌عنوان جایگزین ایمن‌تر و انعطاف‌پذیرتر برای الکترولیت‌های مایع استفاده می‌شوند. علاوه بر این، قابلیت ساخت از پلیمرهای زیست‌تخریب‌پذیر و پایدار آن‌ها را به گزینه‌ای سازگار با محیط زیست تبدیل کرده است.
3. الکترولیت پلیمری حالت جامد (Solid Polymer Electrolyte)
در این نوع، نمک‌های معدنی به‌صورت یکنواخت در ماتریس پلیمری پراکنده می‌شوند، بدون حضور حلال. انتقال یون‌ها از طریق کئوردیناسیون و بازکئوردیناسیون بین زنجیره‌های پلیمری انجام می‌گیرد.
این الکترولیت‌ها به دلیل پایداری حرارتی بالا، ایمنی بیشتر و حذف نشتی، جایگزین مناسبی برای الکترولیت‌های مایع در باتری‌های حالت‌جامد محسوب می‌شوند.
تحقیقات جدید تمرکز خود را بر روی عدد انتقال کاتیونی (Cation Transference Number) و انرژی فعال‌سازی یون‌ها گذاشته‌اند تا کارایی این مواد در دماهای بالا بهینه شود.

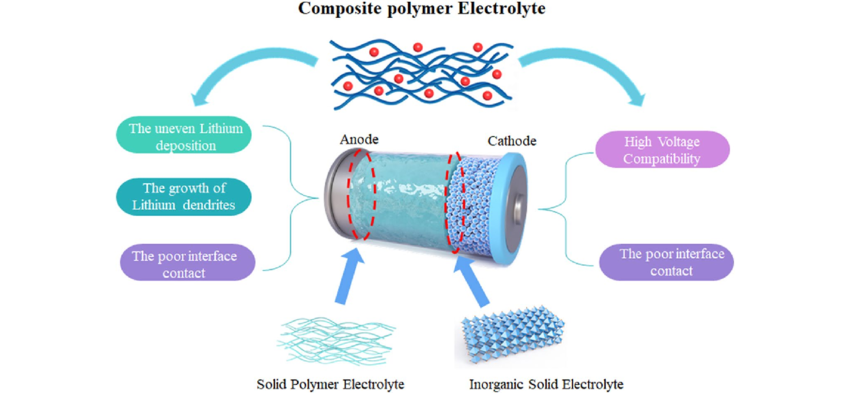

4. الکترولیت پلیمری کامپوزیتی (Composite Polymer Electrolyte)
در این نوع، ماتریس پلیمری با پرکننده‌های معدنی یا سرامیکی مانند SiO₂، Al₂O₃ و TiO₂ تقویت می‌شود. این پرکننده‌ها با افزایش ثابت دی‌الکتریک و کاهش بلورینگی، منجر به افزایش تحرک یون‌ها و مهار جفت‌های یونی می‌گردند.
استفاده از چارچوب‌های فلزی–آلی (MOF) یا نیترید بور دوبعدی (BN) نیز باعث افزایش سختی، رسانایی یونی و پایداری حرارتی می‌شود. این نوع الکترولیت به‌دلیل استحکام بالا و عملکرد پایدار در دماهای زیاد، گزینه‌ای ایده‌آل برای باتری‌های نسل جدید و سلول‌های سوختی پیشرفته است.
در نهایت انواع مختلف الکترولیت‌های پلیمری (ژلی، جامد، نرم‌شده و کامپوزیتی) با خواص و عملکردهای متفاوت، پاسخ‌گوی نیازهای متنوع فناوری‌های انرژی نوین هستند. با بهینه‌سازی ساختار مولکولی، درجه بلورینگی و ترکیب شیمیایی، می‌توان به رسانایی یونی بالا، پایداری حرارتی طولانی و ایمنی بالاتر دست یافت که این مواد را به جزء جدایی‌ناپذیر از آینده‌ی باتری‌ها و سامانه‌های ذخیره انرژی پایدار تبدیل می‌کند.
مکانیسم‌های انتقال یون در الکترولیت‌های پلیمری
انتقال یون در الکترولیت‌های پلیمری (Polymer Electrolytes) فرآیندی پیچیده و وابسته به ساختار زنجیره‌های پلیمری است. یون‌ها در این مواد از طریق دو مسیر اصلی جابه‌جا می‌شوند:
-
گرادیان پتانسیل شیمیایی (Diffusion): حرکت یون‌ها بر اساس اختلاف غلظت یا انرژی شیمیایی درون ماتریس پلیمری صورت می‌گیرد.
-
گرادیان پتانسیل الکتریکی (Migration): در حضور میدان الکتریکی، یون‌ها در جهت مخالف بار خود در طول شبکه پلیمری حرکت می‌کنند.
در دماهای بالاتر از دمای انتقال شیشه‌ای (Tg)، زنجیره‌های پلیمری تحرک بیشتری پیدا کرده و فضای آزاد بین‌مولکولی برای عبور یون‌ها افزایش می‌یابد. در این حالت، یون‌ها می‌توانند با جهش بین مکان‌های هماهنگی (Coordination Sites) در امتداد زنجیره حرکت کنند.
در پلیمرهای کریستالی، انتقال یون از مسیرهای منظم و تونلی‌شکل انجام می‌شود که باعث پایداری بالا ولی رسانایی کمتر می‌شود. در مقابل، در پلیمرهای آمورف (Amorphous Polymers) به دلیل ضعف و ناپایداری پیوندهای زنجیره–یون، حرکت یون‌ها سریع‌تر و رسانایی یونی (Ionic Conductivity) بالاتر است.
به‌طور کلی، عملکرد الکترولیت‌های پلیمری به میزان تعادل میان نظم ساختاری و تحرک زنجیره‌ای بستگی دارد؛ هرچه شبکه پلیمری آزادتر و انعطاف‌پذیرتر باشد، نرخ انتقال یون‌ها افزایش یافته و بازده الکتروشیمیایی سیستم بهبود می‌یابد.
مشخصه‌یابی و تحلیل الکترولیت‌های پلیمری
مشخصه‌یابی الکترولیت‌های پلیمری یکی از مراحل حیاتی در طراحی و بهینه‌سازی عملکرد این مواد است. با استفاده از تکنیک‌های پیشرفته، می‌توان ویژگی‌های الکتروشیمیایی و فیزیکی این مواد را ارزیابی کرده و اثرات مختلف مانند ناخالصی‌ها، نوع الکترود و شرایط دمایی را بر روی رسانایی و پایداری آن‌ها مورد بررسی قرار داد. در این بخش، به برخی از مهم‌ترین روش‌های تحلیل و مشخصه‌یابی پرداخته می‌شود.

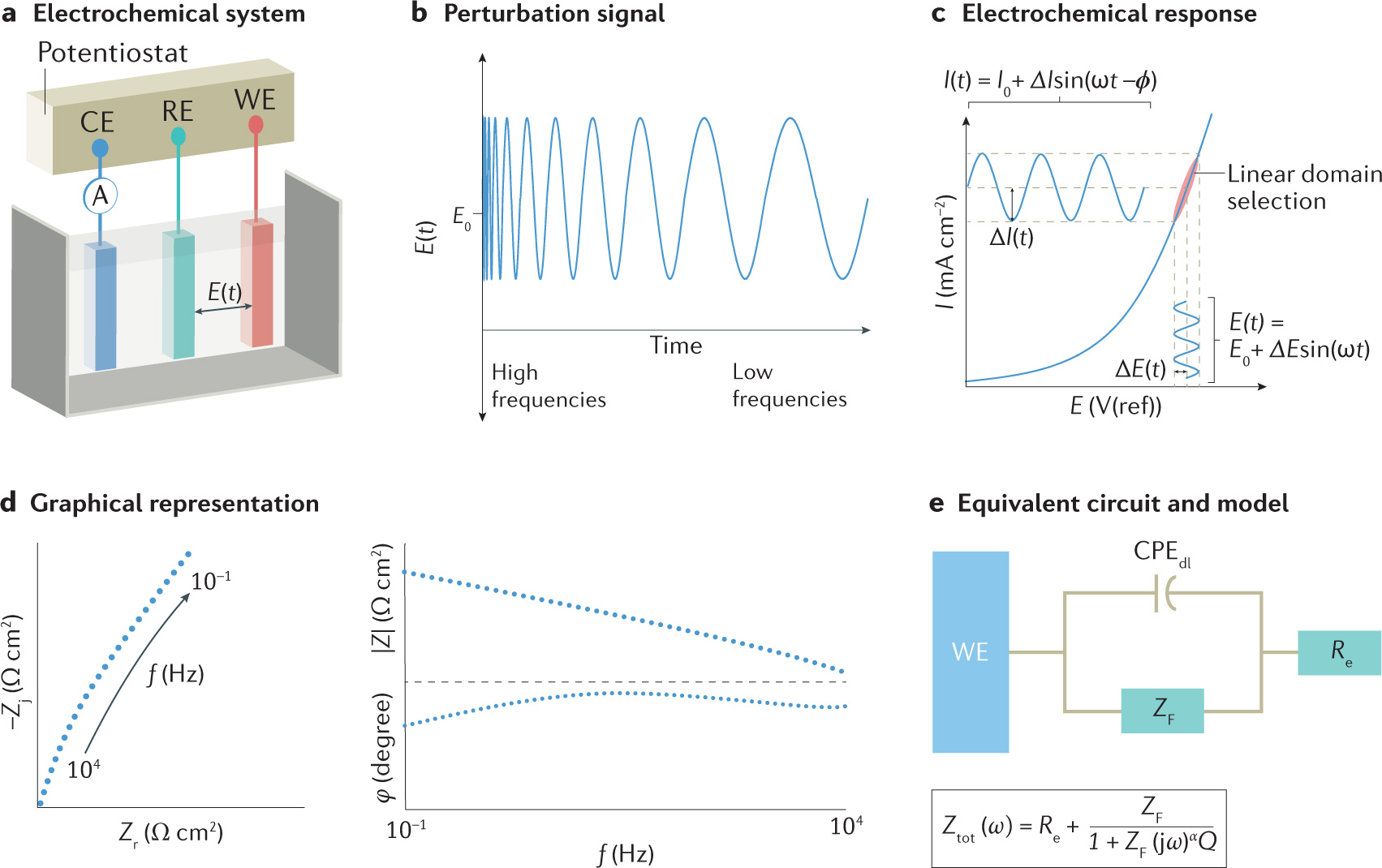

1. طیف‌سنجی امپدانس پیچیده (Impedance Spectroscopy)
طیف‌سنجی امپدانس پیچیده یکی از ابزارهای اصلی برای بررسی رسانایی الکتریکی، گذردهی دی‌الکتریک و مقاومت بین‌فازی در الکترولیت‌های پلیمری است. این روش به‌طور دقیق می‌تواند ویژگی‌های الکتریکی حجمی و الکتریکی سطحی را تفکیک کرده و تأثیر عواملی مانند ناخالصی‌ها یا نوع الکترود را بر رسانایی یونی تحلیل کند. با استفاده از این تکنیک، می‌توان به درک بهتری از رفتار الکترولیت پلیمری تحت شرایط مختلف دما و میدان الکتریکی رسید.
2. سایر روش‌های تحلیلی
– کالریمتری روبشی تفاضلی (DSC)
کالریمتری روبشی تفاضلی (DSC) ابزاری است که برای تعیین دمای انتقال شیشه‌ای (Tg) و مطالعه رفتار حرارتی الکترولیت‌های پلیمری به کار می‌رود. این روش می‌تواند تغییرات انرژی حرارتی در حین تغییرات فازی مواد را شبیه‌سازی کرده و روند انتقال از حالت جامد به مایع را به وضوح نشان دهد.
– آنالیز وزن‌سنجی حرارتی (TGA)
آنالیز وزن‌سنجی حرارتی (TGA) برای ارزیابی پایداری حرارتی الکترولیت‌های پلیمری استفاده می‌شود. این روش می‌تواند تغییرات وزن ماده را در طی حرارت‌دهی به آن ثبت کند و به شناسایی دمای تجزیه و تأثیرات دما بر روی مواد پلیمری بپردازد.
– آزمون‌های مکانیکی
آزمون‌های مکانیکی شامل اندازه‌گیری‌هایی مانند مدول الاستیک، استحکام تسلیم و مقاومت کششی هستند که به ارزیابی پایداری ساختاری و توانایی تحمل نیروهای مکانیکی در طول چرخه‌های استفاده می‌پردازند. این آزمون‌ها برای درک نحوه عملکرد مواد در شرایط واقعی و پیش‌بینی طول عمر الکترولیت‌ها بسیار مفید هستند.
در مجموع استفاده از روش‌های مشخصه‌یابی همچون طیف‌سنجی امپدانس پیچیده، کالریمتری روبشی تفاضلی، آنالیز وزن‌سنجی حرارتی و آزمون‌های مکانیکی به طراحی بهینه و توسعه‌ی الکترولیت‌های پلیمری کمک شایانی می‌کند. این تکنیک‌ها اطلاعات دقیق و قابل‌اعتمادی در مورد رسانایی، پایداری حرارتی و مکانیکی فراهم می‌آورند و به بهبود عملکرد سیستم‌های انرژی پاک و ذخیره‌سازی باتری‌ها کمک می‌کنند.
کاربردهای الکترولیت‌های پلیمری
الکترولیت‌های پلیمری به دلیل ویژگی‌های منحصر به فردی مانند انعطاف‌پذیری بالا، ایمنی بیشتر و پایداری در برابر دندریت‌ها، در سال‌های اخیر به یکی از اجزای اصلی در تکنولوژی‌های ذخیره انرژی تبدیل شده‌اند. این مواد به طور گسترده در باتری‌های لیتیوم-یون، سلول‌های سوختی، خازن‌ها و ابرخازن‌ها به کار گرفته می‌شوند و عملکردهای بهینه‌ای را ارائه می‌دهند. در ادامه، به بررسی کاربردهای مختلف این الکترولیت‌ها می‌پردازیم.
1. باتری‌های لیتیوم-یونی
الکترولیت‌های پلیمری به عنوان جایگزین‌هایی ایمن و کارآمد برای الکترولیت‌های مایع در باتری‌های لیتیوم-یون شناخته می‌شوند. این الکترولیت‌ها به دلیل انعطاف‌پذیری، ایمنی بالا و مقاومت در برابر دندریت‌ها، عملکرد بهتری در باتری‌های حالت جامد (Solid-State Batteries) دارند. همچنین، استفاده از این الکترولیت‌ها به افزایش عمر باتری و بهبود راندمان در سیستم‌های ذخیره انرژی کمک می‌کند.

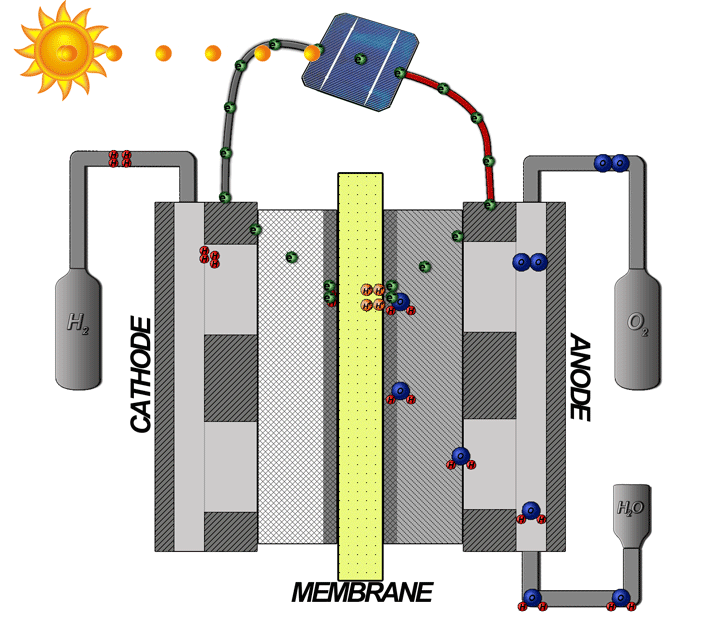

2. سلول‌های سوختی و غشاها
غشاهای پلیمری رسانا که بیشتر از پرفلوئوروسولفونیک اسیدها ساخته می‌شوند، به عنوان مسیرهای انتخابی برای عبور پروتون در سلول‌های سوختی مورد استفاده قرار می‌گیرند. این غشاها باید دارای پایداری حرارتی، هیدرولیتیکی و مکانیکی بالا باشند تا بتوانند عملکرد بلندمدت سیستم‌های انرژی را تضمین کنند. این ویژگی‌ها باعث شده است که الکترولیت‌های پلیمری نقش کلیدی در بهبود بازده و طول عمر سلول‌های سوختی ایفا کنند.
3. خازن‌ها و ابرخازن‌ها
الکترولیت‌های پلیمری با ترکیباتی مانند پلی‌وینیل الکل (PVA) و کیتوزان، ظرفیت و پایداری عالی در خازن‌ها و ابرخازن‌ها نشان داده‌اند. این مواد به دلیل ویژگی‌های سبک، مقاوم و با ظرفیت بالا در حال تبدیل شدن به مواد اصلی برای خازن‌های تمام‌پلاستیکی و ابرخازن‌های پیشرفته هستند. این تکنولوژی‌ها امکان توسعه سیستم‌های ذخیره انرژی سریع و کارآمد را فراهم کرده‌اند.
در نهایت الکترولیت‌های پلیمری با توجه به ویژگی‌های خاص خود، کاربردهای متنوع و چشمگیری در زمینه‌های مختلف ذخیره‌سازی انرژی دارند. از باتری‌های لیتیوم-یونی و سلول‌های سوختی گرفته تا خازن‌ها و ابرخازن‌ها، این مواد در توسعه فناوری‌های پیشرفته انرژی نقشی حیاتی ایفا می‌کنند و می‌توانند به ایجاد سیستم‌های ذخیره انرژی پایدار و کارآمد در آینده کمک کنند.
جمع‌بندی
الکترولیت‌های پلیمری با ویژگی‌هایی همچون انعطاف‌پذیری بالا، ایمنی بیشتر و پایداری در برابر دندریت‌ها، به‌عنوان جایگزین‌های کارآمد برای الکترولیت‌های مایع در سیستم‌های ذخیره‌سازی انرژی و فناوری‌های الکتروشیمیایی شناخته شده‌اند.
این مواد در باتری‌های لیتیوم-یونی، سلول‌های سوختی، خازن‌ها و ابرخازن‌ها کاربرد گسترده‌ای دارند و با افزایش رسانایی یونی، پایداری حرارتی و مکانیکی، به بهبود عملکرد و طول عمر سیستم‌های ذخیره انرژی کمک می‌کنند. با توجه به پتانسیل بالا برای توسعه و بهینه‌سازی این مواد، الکترولیت‌های پلیمری به‌عنوان مواد کلیدی در نسل جدید انرژی‌های پاک و سیستم‌های ذخیره انرژی پایدار محسوب می‌شوند.
